На старых АТС от исправности абонентского комплекта во многом зависит качество связи, наличие или отсутствие шумов и тресков в линии, а также надежность выхода на связь (отсутствие "залипаний" реле, коротких гудков при снятии трубки и т.д.). На некоторых АТС от типа абонентского комплекта зависят параметры телефонной линии (в том числе и напряжения). Об этом см. ниже.

Вопрос 3. Каков принцип работы спаренных телефонных линий?

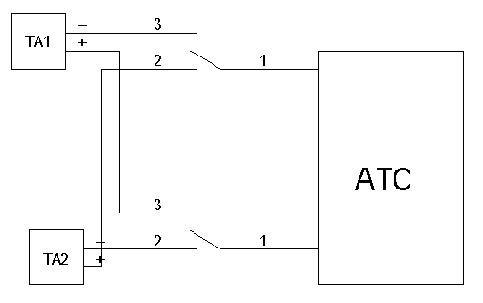

Замечательная идея спаренного включения телефонных аппаратов, наверняка принадлежащая совковому гению, очень проста. Одна и та же пара телефонных проводов используется для включения телефонных аппаратов двух разных абонентов. Таким образом, линия может быть использована только одним абонентом в каждый момент времени (рисунок).

Показанные на рисунке переключатели обеспечивают блокирование (отключение) одного из аппаратов при занятии линии другим. В отличие от параллельного включения аппаратов по аналогичной схеме, при спаренном включении функции переключателей выполняются приборами АТС совместно с установленными у абонентов разделителями цепей. Таким образом, при спаренном включении переключатели являются автоматическими. В случае, когда трубки обоих аппаратов положены, осуществляется поочередное подключение линии к каждому аппарату. Частота переключений зависит от типа комплекта спаренных аппаратов на АТС и может быть 0,5...1 Гц ("низкочастотный" блокиратор) либо 25 Гц ("высокочастотный" блокиратор).

При снятии трубки на одном из аппаратов переключатель "залипает" в положении, подключающем линию к этому абоненту. Если в момент разговора первого абонента второй снимет трубку, вместо ответа станции он услышит тишину. Когда первый нажмет на рычаг, одновременно с отбоем линии произойдет ее переключение на второго абонента. Таким образом, сигнал "ответ станции" поступит второму абоненту, а у первого в трубке будет тишина.

В отличие от нормальных линий, в спаренных телефонных линиях присутствует не постоянное, а пульсирующее с частотой переключения блокиратора напряжение.
