Вследствие этого его действующее значение меньше 60 В. Вызывное напряжение на линиях с блокиратором также ниже стандартного и составляет 70 - 90 В.

Эти особенности приводят к невозможности подключения к спаренным линиям некоторых электронных аппаратов. Об этом см. ниже.

Больше об устройстве спаренных линий можно узнать здесь.

Вопрос 4. Каков принцип действия АВУ (абонентской высокочастотной установки)?

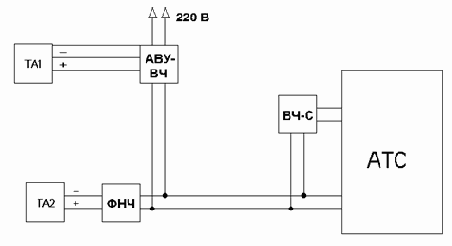

Идея АВУ представляет собой развитие спаренного включения телефонных аппаратов, когда для подключения к АТС двух абонентов используется одна пара проводов кабеля. Однако, в отличие от спаренного включения, линия может быть использована одновременно обоими абонентами (рисунок).

Первая линия с АТС поступает прямо на телефонный аппарат ТА2, который оказывается включен аналогично обычному телефонному аппарату. Разговорный ток второй линии подается на аппарат ТА2 через ту же телефонную линию после преобразования его в высокочастотный сигнал, лежащий за пределами звукового диапазона частот. Данный принцип включения аналогичен системе "трехпрограммного громкоговорителя", то есть своего рода проводному радиовещанию. Преобразование разговорных токов с АТС в ВЧ сигнал осуществляется в станционном блоке ВЧ-С, обратное преобразование этих токов и преобразование разговорных токов аппарата ТА1 в ВЧ сигнал происходят в абонентском блоке АВУ-ВЧ (ВЧ-А). Высокочастотные сигналы, идущие от абонента и к абоненту, имеют разные несущие частоты (28 и 64 кГц). Чтобы высокочастотные сигналы не мешали работе абонентских устройств первого абонента, перед его телефонным аппаратом ТА2 включается фильтр нижних частот ФНЧ.

Вызов абонента ТА2 производится обычным способом (подачей в его линию переменного напряжения 120 В с АТС). Таким же образом осуществить вызов абонента ТА1 невозможно. "Команда" на вызов передается с АТС в блок ВЧ-А специальным ВЧ сигналом. Само вызывное напряжение формируется в самом блоке ВЧ-А, для чего он должен быть подключен к сети 220 В. В зависимости от конструкции блока ВЧ-А он может иметь специальный "вызывной" провод, на который подается вызывное напряжение либо имитировать на своем выходе полноценную (двухпроводную) телефонную линию.
