Данный раздел касается только технических аспектов использования телефонных линий.

Вопрос 1. Каковы напряжения в телефонной линии?

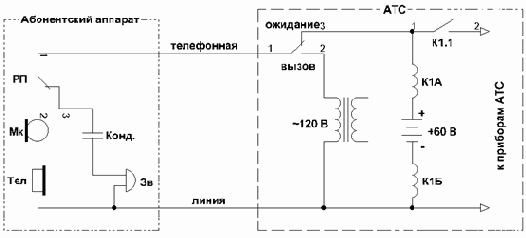

Ответ. На относительно старых АТС телефонные аппараты подключены к станционной батарее (с постоянным напряжением 48/60 В) через две обмотки абонентского реле так, как это показано на рисунке.

При положенной трубке абонентского аппарата (положение рычажного переключателя РП, показанное на рисунке) к телефонной линии подключена звонковая цепь, в простейшем случае состоящая из электромеханического звонка Зв и конденастора Конд. Постоянный ток через конденсатор не протекает, и напряжение на зажимах телефонной линии равно напряжению станционной батареи. При снятии трубки замыкаются контакты 1-2 переключателя РП, и к линии подключается микротелефонная трубка с микрофоном Мк и телефоном Тел, проводящая постоянный ток, а также схема набора номера (на рисунке не показана). При этом напряжение на аппарате падает пропорционально соотношению активных сопротивлений обмоток реле К1 и телефонного аппарата. Таким образом, при снятой трубке напряжение в линии зависит от типа телефонного аппарата и может составлять от 5 до 24 В. Одновременно с падением напряжения в линии начинает протекать ток через обмотки реле К1А, К1Б. Реле притягивает якорь, замыкается контакт К1.1, соединяющий аппарат абонента с остальными приборами АТС.

При вызове абонента с АТС вместо станционной батареи к линии подключается источник переменного напряжения 120 В, ток от которого протекает через звонковую цепь аппарата и вызывает срабатывание звонка Зв.

Примечание. Особый случай составляют спаренные телефонные линии, а также некоторые нестандартные АТС.

Больше о принципах работы АТС можно узнать здесь.

Вопрос 2. Что такое абонентский комплект и что от него зависит?

Абонентский комплект - совокупность устройств АТС, индивидуально обслуживающих одного абонента. На рисунке чуть выше (простейший случай) абонентский комплект состоит из реле К1 и переключателя "ожидание-вызов", коммутирующих линию абонента.
