Универсальный DATA-кабель
Устройство представляет собой преобразователь уровней логических сигналов обмена сотового телефона и стандартного порта RS-232 (COM порт) и способно формировать сигналы обмена двух типов Rx/Tx и M-bus. Устройство может питаться как от порта компьютера, так и от внешнего источника. Таким образом мы получаем универсальный DATA-кабель, который способен работать практически с большинством телефонов. Однако в некоторых случаях для некоторых моделей трубок требуются другие интерфейсные устройства для более корректной работы (например телефоны фирмы NOKIA), но и данная схема часто позволяет обойтись без дополнительных шнурков. Требуется только укомплектовать его необходимыми разъёмами (коннекторами) для подключения к сотовым телефонам. Необходимый софт и как работать с данным устройством с конкретными моделями телефонов без проблем можно найти в интернете. Также данную схему устройства легко присбособить для программирования современных радиостанций. Для чего требуется всего лишь соответсвуя схеме и режима обмена между устройством и радиостанцией подключить и использовать соответствующий софт. Схема электрическая принципиальная на Рис. 1, схема расположения элементов и подключение на Рис. 2, вид печатной платы со стороны проводников на Рис. 3. Перечень элементов приведен в Табл. 1.
Технические характеристики:
Напряжение питания: 5-12V
Ток потребления: не более 15mA
Размеры печатной платы: 62х42mm

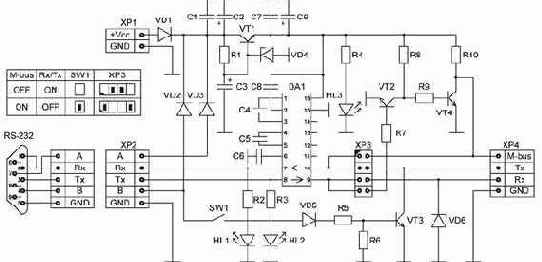

Рис. 1
| Элемент: | Номинал: | Количество: |
| С1,С4…С8 | 0.1mF(керамика) | 6 |
| C2,C9 | 100mF x 16V | 2 |
| C3 | 10mF x 16V | 1 |
| DA1 | TDMAX232(аналог HIM232) | 1 |
| HL1 | RED (любой) | 1 |
| HL2 | YELLOW(любой) | 1 |
| HL3 | GREEN(любой) | 1 |
| R1 | 680 | 1 |
| R2…R4 | 1k | 3 |
| R5,R8,R10 | 4.7k | 3 |
| R6 | 51k | 1 |
| R7,R9 | 10k | 2 |
| VD1…VD3,VD5 | 1N4148(аналог КД521-522) | 4 |
| VD4 | Стабилитрон 5.1-5.6V | 1 |
| VD6 | Стабилитрон 2.7-3.3V | 1 |
| VT1…VT4 | BC548(аналог КТ3102) | 4 |
Небольшое описание устройства:
Преобразователь уровней выполнен на стандартной микросхеме MAX232 (DA1) в типовом включении. Светодиод HL3 индицирует режим работы преобразователя. Светодиоды HL1(Rx) и HL2(Tx) индицируют режимы приема/передачи.
Внешний источник питания подключается к разъему XP1. Требуется для некоторых моделей сотовых телефонов, простой пример, телефоны Siemens, иногда им “нехватает” уровня напряжений на выводах Rx/Tx, что решается подключением внешнего источника питания.
Преобразователь соединяется с портом RS-232 через разъем XP2 согласно электрической схеме.
Преобразователь соединяется с портом телефона через разъем XP4 согласно электрической схеме.
Установкой перемычек в SW1 и XP3 выбирается режим работы преобразователя (Rx/Tx или M-bus).

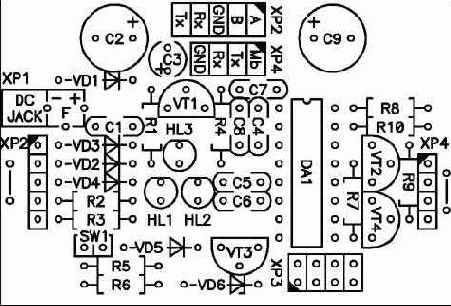

Рис. 2

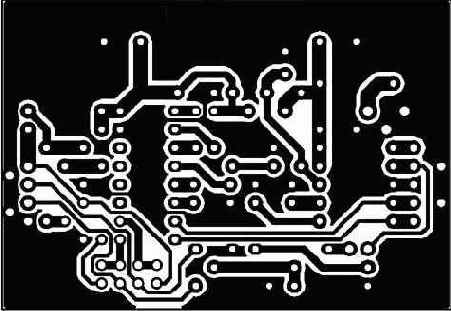

Рис. 3
